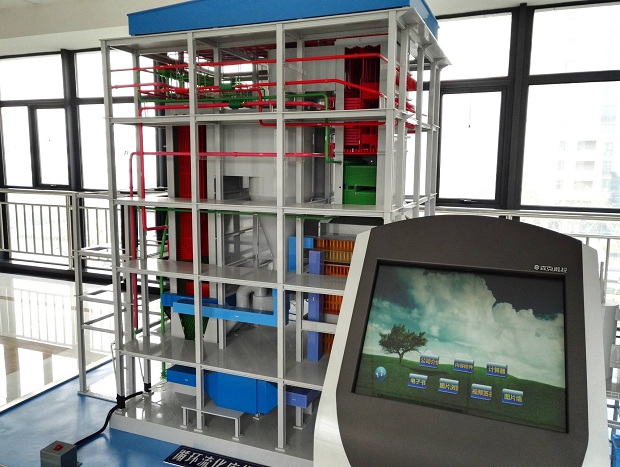

循環流化床鍋爐模型

1、規格尺寸：鍋爐L2800×W1500×H2500mm，系統按比例加工；

2、功能及原理展示：

1）鍋爐本體爐膛剖視、結構分色、系統全面、內容準確反映流化床鍋爐本體及系統組成；整體比例、色彩、內容、功能模擬使人具有“身臨其境”的震撼感覺；

2）具有動態演示講解功能,鍋爐用光學材料模擬燃燒過程，模擬煤粉、燃燒、供水、蒸汽、風煙系統等工質流向，生動形象。

3）鍋爐各測試點安裝能效測試數據傳感器，示功儀；如溫度、流量、壓力、煙氣、煤渣等等，數據測試點采集通過連接計算機進行模擬顯示不同時段的測試數值：溫度、流量、壓力、煙氣、漏煤及灰渣稱重及取樣等數值顯示并可進行分析。

3、材質：進口有機玻璃、進口UHU、 PVC工程塑料、金屬構件、鋼材、鋼管、進口啞光烤漆、燈光演示系統、各測點傳感器、19寸平板一體觸摸計算機。

4、系統組成部分：

1）、由鍋爐本體、給煤裝置、一次風、二次風、流化風、冷渣器流化風、給水設備、排灰管、除塵器、煙囪、鍋爐鋼架平臺、閥門、儀表、管道零件等裝置組成；

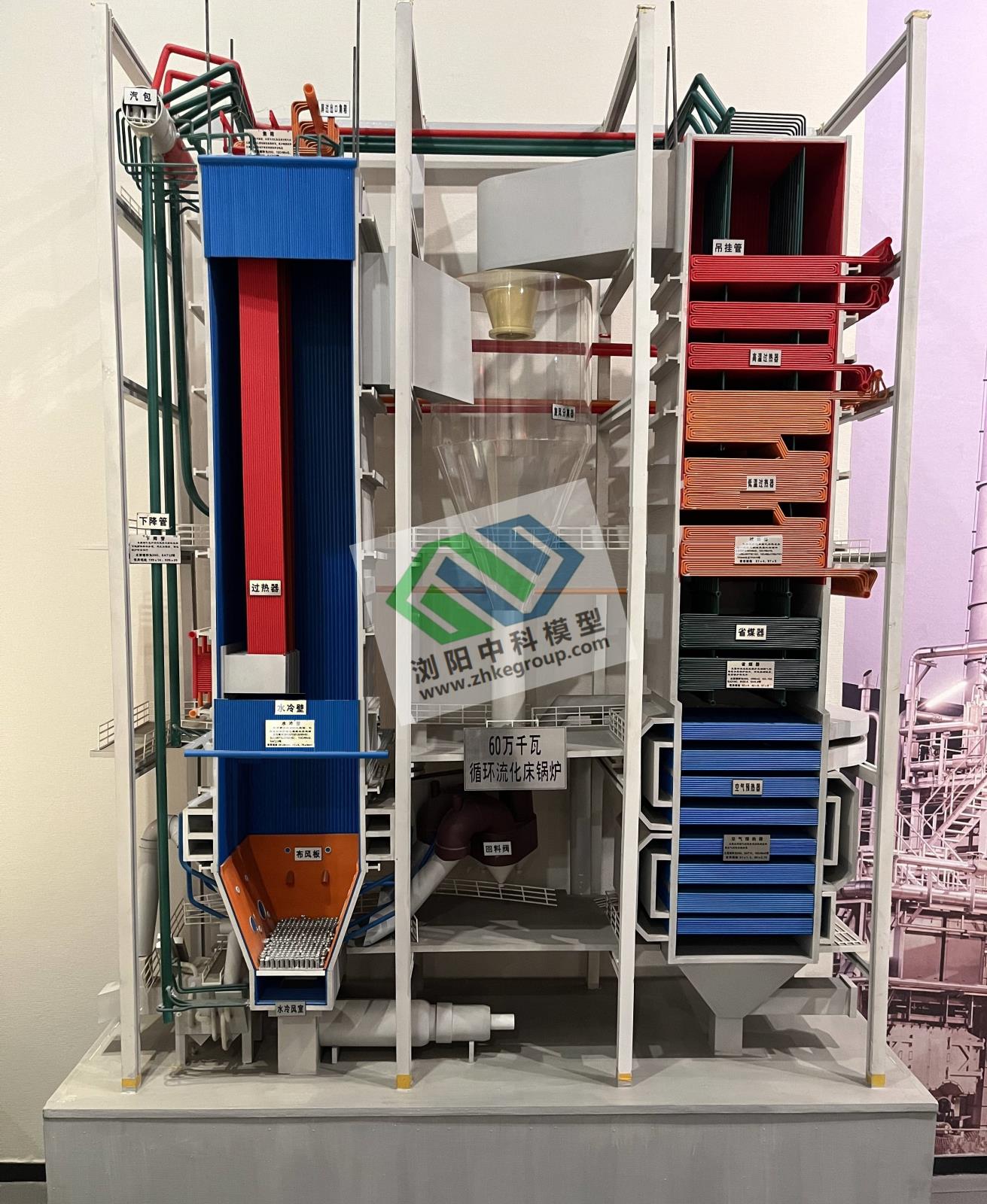

2）、鍋爐主要由爐膛、旋風分離器、回料閥和尾部對流煙道組成。蒸發面用膜式水冷壁，水循環用單汽包、自然循環、單段蒸發。用水冷布風板，大直徑鐘罩式風帽，布置屏式Ⅱ級過熱器和末級再熱器，高溫旋風分離器，分離器上圓下錐。高溫絕熱分離器回料腿下布置雙路回料閥；以上三部分構成了循環流化床鍋爐的核心部分—物料熱循環回路，煤與石灰石在燃燒室內完成燃燒及脫硫反應。經過分離器凈化過的煙氣進入尾部煙道。尾部對流煙道中布置Ⅲ級過熱器、再熱器、省煤器、空預器。鍋爐啟動采用床上和床下結合的啟動方式。床下布置有啟動燃燒器，床上布置四只啟動燃燒器。風煙系統把進入爐膛冷、熱風分為一次風、二次風、高壓流化風、冷渣器流化風四種，分別由四種風機提供。

 循環流化床鍋爐模型
